一、概述
風壓變送器靈敏度高、精度高、抗過載能力強。采用進口傳感器制造，傳感器和放大電路高度集成。采用壓鑄合金鋁表面噴漆殼體，電路零點和增益無須調整；抗干擾能力強，耐酸堿，長期穩定可靠。
二、工作原理

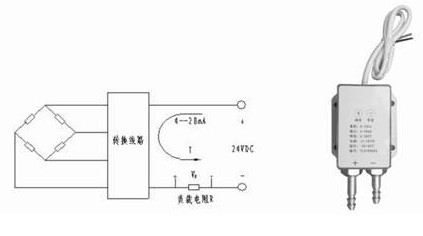

HJM-2000型壓力變送器選用進口壓力芯片，敏感元件采用擴散或離子注入等工藝形成電阻并連接成惠斯通電橋，用微機械加工技術在電橋下形成壓力敏感膜片。當壓力作用在膜片上時，電阻值發生變化并且產生一個與作用壓力成正比的線性化輸出信號。我們?cè)诨菟雇姌蛏霞由现绷麟娫�，就�?huì)產生一個直流電壓信號的輸出。經過二次轉換線路，實現兩線制4~20MA輸出。
三、功能特點
-穩定性好，滿度、零位長期穩定性可達0.2%F·S/年。在補償溫度0~70℃范圍內，溫度漂移低于0.2%F·S，在整個允許工作溫度范圍內低于0.5%F·S。
-具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時變送器自動限流在35MA以內。
-固態結構，無可動部件，高可靠性，使用壽命長。
-從風壓到水、油都可以進行高精度的測量，不受被測介質質量大小的影響。
-安裝方便、結構簡單、經濟耐用。
四、主要技術參數
測量范圍:100Pa~0-200KPa
過載:標準量程的2倍
壓力形式:表壓、微差壓
精度等級:0.5%F·S
電源電壓:24VDC
負載電阻:≤500Ω
測量介質蒸汽壓力或氣體、液體
長期穩定性:±0.2%F·S/年
環境相對濕度:0~95%
補償溫度:0~70℃
工作溫度:-10~70℃
